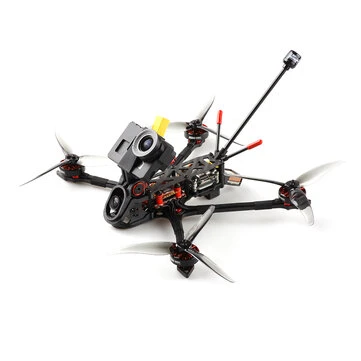

HGLRC Rekon5 Mini 5"Long Range 4S Quad

A koncepció

A Rekon 5 az eredeti Dave_C FPV MiniLongRange dizájnon alapul. Ez az 5 colos platform a MicroLongRange koncepció továbbfejlesztése, amelyet nagyobb teherbírásra terveztek. Kisebb, 4 colos testvéréhez hasonlóan ez az 5 colos verzió is képes akár 25 perc feletti repülési időre, miközben rendkívül csendes, hatékony és viszonylag olcsó a long-range repülésekhez általában használt 7 colos drónokhoz képest. Az 5 colos méret fő előnye a 4 colossal szemben, hogy gond nélkül képes hordozni olyan terheket, mint a GoPro kamerák és a Lithium-Ion akkumulátorok, anélkül, hogy ez jelentősen befolyásolná a repülési teljesítményt vagy a zajszintet. Emellett az utazósebesség is nagyobb, és az akrobatikus freestyle manőverekre való képesség is észrevehetően javult. A platform az akkumulátorok széles választékával használható: a 4S verzióhoz 850-1800mAh, míg a 6S verzióhoz 550-1300mAh közötti kapacitás ajánlott. Mindkét verzió kompatibilis a 3000mAh-s 4S Li-Ion pakkokkal is, ha a maximális repülési idő elérése a cél.

Váz kialakítás

A Rekon 5 innovatív vázszerkezettel rendelkezik, amely egyetlen darabból álló első és hátsó karokat használ, amelyeket egy alumínium csavar rögzít. Ez a csavar egy rendkívül erős és merev középső részt hoz létre, rögzítve a karokat és elvezetve a ható erőket a váz többi részétől. Ez lehetővé teszi a nagyon könnyű M2-es csavarok és vékony szénszálas lapok használatát a váz többi részén, csökkentve a súlyt a maximális hatékonyság érdekében. Ráadásul a speciális csavar sokkal nagyobb meghúzási nyomatékot bír el, és nem hajlamos a törésre vagy a menet elnyalódására, mint a hagyományos M2 vagy M3 csavarok. Nagy figyelmet fordítottak az orr-rész és a kameratartó kialakítására is. A "dead cat" vázak az eltolt karok miatt hajlamosak a sérülésre ezen a területen, ezért a Rekon 5 egy rugalmas, 3D nyomtatott védőburkolatot (canopy) használ, amelyet egy szénszálas merevítés támogat, hogy elnyelje az ütközési energiát és megvédje a kamerát.

Főbb jellemzők

• Könnyű váz 10 mm-es alumínium csavaros szerkezettel, kompakt 25/20 mm-es távtartókkal, dupla 20x20-as stack fogadására alkalmas kialakítással
• Rezgéscsillapító TPU orr-rész integrált GoPro tartóval
• Összehajtható Crossfire Immortal T-antenna tartó Alexandre Arvinte (@ledrone.club) tervei alapján
• Enyhe "dead cat" elrendezés, amely csökkenti a légcsavarok láthatóságát a kameraképben a repülési teljesítmény romlása nélkül
• Opcionális merevítők a jobb rezgéscsillapítás és az ütközésállóság érdekében
• 2004 - 2204 méretű motorokra optimalizálva, 12x12 M2 rögzítéssel
• GPS tartó M80 GPS-hez
• Külső buzzer tartó Soter Buzzerhez

Műszaki adatok

Rekon 5 Freestyle 5 colos váz

• Típus: 5 colos váz
• Tengelytáv: 210 mm
• Támogatott légcsavarok: legfeljebb 5 col
• Teljes méret: 210 * 155 mm
• Súly: 53 g (TPU idomokkal együtt)

Zeus F722 mini repülésvezérlő (FC)

• MPU: MPU6000
• CPU: STM32F722 RET6
• Bemeneti feszültség: 3-6S LiPo
• BEC kimenet: 5V/3A, 9V/1A
• Súly: 8,1 g

Zeus 28A BL_S 3-6S 4in1 ESC

• CPU: EFM8BB21F
• Bemeneti feszültség: 3-6S LiPo
• Folyamatos áram: 28A
• Csúcsáram: 35A (10 mp)

Caddx Nebula Nano

• Működési frekvencia: 5,725-5,850 GHz
• Bemeneti tápfeszültség: 7,4-26,2V
• Csatornák száma: 8

Rekon 2004 2600KV (4S) kefe nélküli motor

• Ajánlott légcsavar: 5 col
• Súly: 15,5 g

HGLRC M80 GPS

• Tápfeszültség: 5V
• Méret: 18,5 mm x 18,5 mm x 7,1 mm
• Súly: 9,4 g

Soter FPV buzzer

• Bemeneti feszültség: 5V
• Méret: 22 mm x 12 mm x 12 mm
• Súly: 4 g

Gemfan 5125 5 colos háromtollú légcsavar

• Mennyiség: 4 db CW és 4 db CCW

A csomag tartalma

• 1x Rekon Freestyle 5 colos váz (4S Digital verzió)
• 1x F722 mini repülésvezérlő
• 1x 28A BLHeli_S 3-6S 4in1 ESC
• 1x Caddx Nebula Nano Kit
• 4x 2004 2600KV motor (4S)
• 1x M80 GPS
• 1x Soter FPV buzzer
• 8x Gemfan 5125 légcsavar
• 1x IPEX LHCP kis hammer antenna
• 2x Akkumulátor rögzítő pánt
• 1x Naked GoPro TPU tartó
• 1x Vevő (opcionális)
